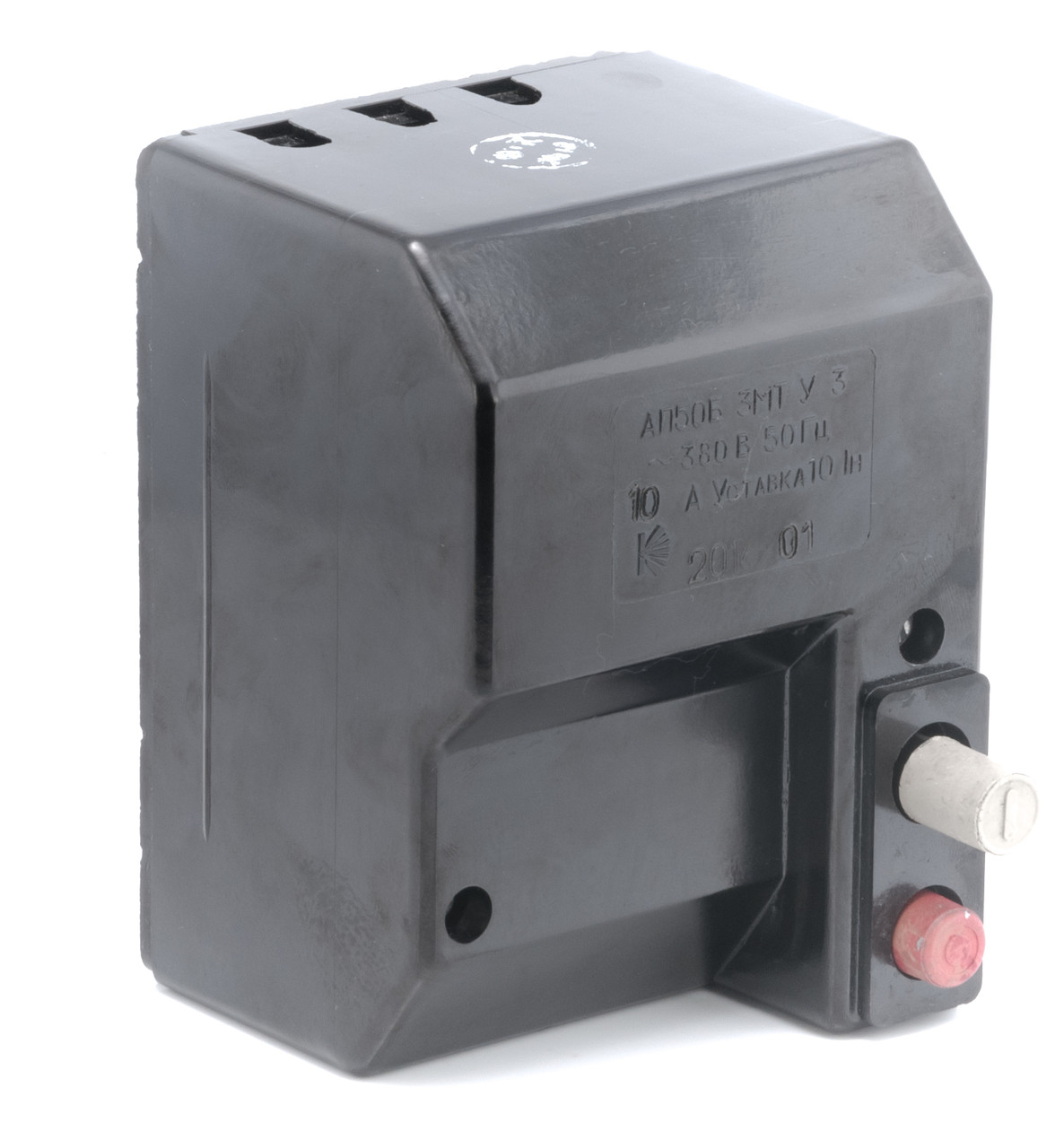

Авт. вим. АП 50Б-3м 16А

Застосування автоматичних вимикачів серії АП50Б 3МТ

Автоматичні вимикачі АП50Б є неструмообмежуючим автоматами і служать в мережах змінного струму з напругою до 500 V з частотою 50 або 60 Hz.

Функції, що виконуються автоматичними вимикачами АП 50:

• пропускання електричної енергії в нормальному тривалому режимі роботи;
• відключення надходження енергії в мережу при фіксуванні струму короткого замикання або перевантаження;
• включення і вимикання захищаються ланцюгів до 30 операцій на добу за допомогою кнопок, які знаходяться на передній панелі;
• пуск, захист і відключення електричних двигунів.

Комутаційні апарати мають кнопкове управління і охолоджуються в природному повітряному середовищі.


Умови експлуатації вимикачів автоматичних АП50Б 3МТ на 10А, 16А і 25А

Выключателям присваивается климатическое исполнение У (умеренный климат) и категория размещения 3 (крытые помещения с естественной вентиляцией без отопления) по ГОСТ 15150-69.
Эксплуатация возможна на высоте до 2000 м над уровнем моря при температуре не ниже -40ºС.
Окружающая среда должна быть невзрывоопасной и не содержать агрессивных паров и газов, способных разъедать изоляцию и металлы. Автомат должен защищаться от прямого воздействия солнечной радиации.
Присвоена группа механического исполнения М7 согласно ГОСТ 17516.1-90 (стандарт в части воздействий вибраций, ударов, толчков, тряски и других внешних воздействующих факторов).
Устанавливают в вертикальной плоскости знаком «I» (включено) вверх, при этом производитель разрешает отклонение на 5º в любую сторону.
Степень защиты от климатических факторов и прикосновений к токопроводящим частям IP20 по нормативному документу ГОСТ 14254-96.


Технические характеристики

Предельная коммутационная способность (ПКС) при напряжении 500 В переменного тока (действующее значение):

• для выключателей на 10А и 16А равна 1,5 кА;
• для автомата на 25А приравнивается 2,5 кА.

Загальна (механічна) зносостійкість головних контактів 30 тисяч циклів включити / відключити.
